01 Introduzzjoni
Il-lejżer huwa tip ta 'dawl prodott minn radjazzjoni stimulata ta' atomi, għalhekk tissejjaħ "laser". Huwa mfaħħar bħala invenzjoni ewlenija oħra tal-umanità wara l-enerġija nukleari, kompjuters u semikondutturi mis-seklu 20. Tissejjaħ "l-iktar sikkina mgħaġġla", "l-iktar ħakkiem preċiż" u "l-iktar dawl qawwi". Laser rangefinder huwa strument li juża l-laser biex ikejjel id-distanza. Bl-iżvilupp tat-teknoloġija tal-applikazzjoni tal-lejżer, il-firxa tal-lejżer intużat ħafna fil-kostruzzjoni tal-inġinerija, il-monitoraġġ ġeoloġiku u t-tagħmir militari. F'dawn l-aħħar snin, l-integrazzjoni dejjem tikber ta 'teknoloġija tal-laser semikondutturi ta' effiċjenza għolja u teknoloġija ta 'integrazzjoni ta' ċirkwit fuq skala kbira ppromwoviet il-minjaturizzazzjoni ta 'apparati li jvarjaw bil-lejżer.
02 Introduzzjoni tal-Prodott
Il-rangefinder tal-lejżer semikondutturi LSP-LRD-01204 huwa prodott innovattiv żviluppat bir-reqqa minn Lumispot li jintegra teknoloġija avvanzata u disinn umanizzat. Dan il-mudell juża dajowd tal-lejżer uniku 905nm bħala s-sors tad-dawl tal-qalba, li mhux biss jiżgura s-sigurtà tal-għajnejn, iżda wkoll jistabbilixxi punt ta 'referenza ġdid fil-qasam tal-lejżer li jvarja bil-konverżjoni tal-enerġija effiċjenti tiegħu u l-karatteristiċi ta' produzzjoni stabbli. Mgħammar b'ċipep ta 'prestazzjoni għolja u algoritmi avvanzati żviluppati b'mod indipendenti minn Lumispot, l-LSP-LRD-01204 jikseb prestazzjoni eċċellenti b'ħajja twila u konsum baxx ta' enerġija, li jissodisfa perfettament id-domanda tas-suq għal tagħmir li jvarja bi preċiżjoni għolja u portabbli.

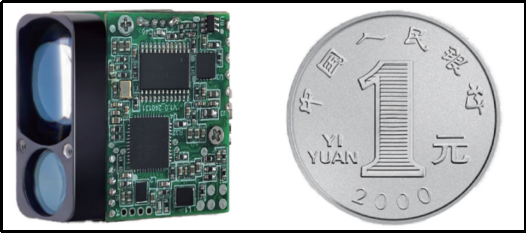

Figura 1. Dijagramma tal-prodott ta 'rangefinder tal-lejżer semikondutturi LSP-LRD-01204 u tqabbil tad-daqs ma' munita ta 'wan wieħed
03 Karatteristiċi tal-Prodott
*Algoritmu ta' kumpens ta' data ta' preċiżjoni għolja li jvarja: algoritmu ta' ottimizzazzjoni, kalibrazzjoni fina
Fl-insegwiment tal-preċiżjoni aħħarija tal-kejl tad-distanza, il-rangefinder tal-lejżer semikonduttur LSP-LRD-01204 jadotta b'mod innovattiv algoritmu avvanzat ta 'kumpens tad-data tal-kejl tad-distanza, li jiġġenera kurva ta' kumpens lineari preċiża billi jgħaqqad mudell matematiku kumpless ma 'data mkejla. Dan l-avvanz teknoloġiku jippermetti lill-rangefinder biex iwettaq korrezzjoni f'ħin reali u preċiża ta 'żbalji fil-proċess tal-kejl tad-distanza taħt diversi kundizzjonijiet ambjentali, u b'hekk jikseb prestazzjoni eċċellenti bi preċiżjoni tal-kejl tad-distanza ta' firxa sħiħa fi żmien metru u preċiżjoni tal-kejl tad-distanza mill-qrib ta '0.1 metru .
*Ottimizzail-metodu tal-kejl tad-distanza: kejl preċiż biex ittejjeb il-preċiżjoni tal-kejl tad-distanza
Il-rangefinder tal-lejżer jadotta metodu ta 'firxa ta' frekwenza ta 'ripetizzjoni għolja. Billi temetti kontinwament impulsi multipli tal-lejżer u takkumula u tipproċessa s-sinjali tal-eku, effettivament irażżan l-istorbju u l-interferenza u ttejjeb il-proporzjon tas-sinjal għall-istorbju tas-sinjal. Bl-ottimizzazzjoni tad-disinn tal-mogħdija ottika u l-algoritmu tal-ipproċessar tas-sinjali, l-istabbiltà u l-eżattezza tar-riżultati tal-kejl huma żgurati. Dan il-metodu jista 'jikseb kejl preċiż tad-distanza fil-mira u jiżgura l-eżattezza u l-istabbiltà tar-riżultati tal-kejl anke quddiem ambjenti kumplessi jew bidliet minuri.
*Disinn ta 'enerġija baxxa: prestazzjoni effiċjenti, li tiffranka l-enerġija, ottimizzata
Din it-teknoloġija tieħu l-ġestjoni aħħarija tal-effiċjenza enerġetika bħala l-qalba tagħha, u billi tirregola b'mod fin il-konsum tal-enerġija tal-komponenti ewlenin bħall-bord tal-kontroll prinċipali, il-bord tas-sewqan, il-laser u l-bord tal-amplifikatur li jirċievi, jikseb tnaqqis sinifikanti fil-firxa ġenerali mingħajr ma jaffettwa l-firxa. distanza u preċiżjoni. Konsum tal-enerġija tas-sistema. Dan id-disinn ta 'enerġija baxxa mhux biss jirrifletti l-impenn tiegħu għall-protezzjoni ambjentali, iżda wkoll itejjeb ħafna l-ekonomija u s-sostenibbiltà tat-tagħmir, u jsir pass importanti fil-promozzjoni tal-iżvilupp ekoloġiku tat-teknoloġija li tvarja.
*Kapaċità ta 'ħidma estrema: dissipazzjoni tas-sħana eċċellenti, prestazzjoni garantita
Il-rangefinder tal-lejżer LSP-LRD-01204 wera prestazzjoni straordinarja taħt kundizzjonijiet estremi tax-xogħol bid-disinn eċċellenti tiegħu ta 'dissipazzjoni tas-sħana u proċess ta' manifattura stabbli. Filwaqt li jiżgura firxa ta 'preċiżjoni għolja u skoperta fuq distanza twila, il-prodott jista' jiflaħ temperaturi estremi tal-ambjent tax-xogħol sa 65 ° C, u juri l-affidabbiltà u d-durabilità għolja tiegħu f'ambjenti ħarxa.
*Disinn minjaturizzat, faċli biex iġorr
Il-rangefinder tal-lejżer LSP-LRD-01204 jadotta kunċett ta 'disinn minjaturizzat avvanzat, li jintegra s-sistema ottika ta' preċiżjoni u l-komponenti elettroniċi f'korp ħafif li jiżen biss 11-il gramma. Dan id-disinn mhux biss itejjeb ħafna l-portabbiltà tal-prodott, li jippermetti lill-utenti jġorruh faċilment f'but jew f'borża, iżda jagħmilha wkoll aktar flessibbli u konvenjenti għall-użu f'ambjenti ta 'barra kumplessi u li jinbidlu jew spazji dojoq.
04 Xenarju ta' Applikazzjoni
Applikata f'UAVs, sights, prodotti li jinżammu fl-idejn fuq barra u oqsma oħra ta 'applikazzjoni li jvarjaw (avjazzjoni, pulizija, ferroviji, elettriku, konservazzjoni tal-ilma, komunikazzjonijiet, ambjent, ġeoloġija, kostruzzjoni, dipartimenti tan-nar, blasting, agrikoltura, forestrija, sport fil-beraħ, eċċ.).
05 Indikaturi tekniċi ewlenin
Il-parametri bażiċi huma kif ġej:
Oġġett | Valur |
Tul tal-mewġ tal-lejżer | 905nm ± 5nm |
Firxa tal-kejl | 3 ~ 1200m (mira tal-bini) |
≥200m (0.6m×0.6m) | |
Preċiżjoni tal-kejl | ± 0.1m (≤10m), ± 0.5m (≤200m), ± 1m (> 200m) |
Riżoluzzjoni tal-kejl | 0.1m |
Frekwenza tal-kejl | 1 ~ 4Hz |
Eżattezza | ≥98% |
Angolu tad-diverġenza tal-lejżer | ~6mrad |
Vultaġġ tal-provvista | DC2.7V ~ 5.0V |
Konsum ta 'enerġija tax-xogħol | Konsum ta 'enerġija tax-xogħol ≤1.5W, konsum tal-enerġija fl-irqad ≤1mW, konsum ta 'enerġija standby ≤0.8W |
Konsum ta 'enerġija standby | ≤ 0.8W |
Tip ta' Komunikazzjoni | UART |
Rata baud | 115200/9600 |
Materjali Strutturali | Aluminju |
daqs | 25 × 26 × 13mm |
piż | 11g + 0.5g |
Temperatura operattiva | -40 ~ +65℃ |
Temperatura tal-ħażna | -45 ~ + 70°C |
Rata ta' allarm falz | ≤1% |
Dimensjonijiet tad-dehra tal-prodott:

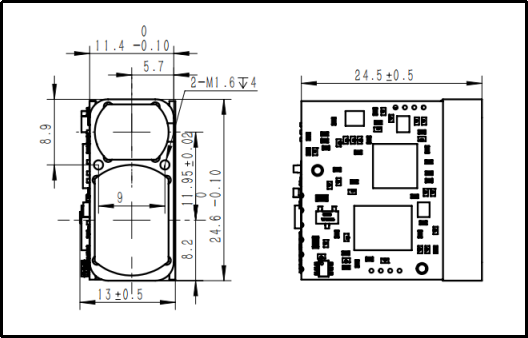

Figura 2 LSP-LRD-01204 dimensjonijiet tal-prodott tal-lejżer tas-semikondutturi
06 Linji gwida
- Il-lejżer emess minn dan il-modulu li jvarja huwa 905nm, li huwa sigur għall-għajnejn tal-bniedem. Madankollu, huwa rakkomandat li ma tħaresx direttament lejn il-lejżer.
- Dan il-modulu li jvarja mhuwiex mitbuq. Kun żgur li l-umdità relattiva tal-ambjent operattiv hija inqas minn 70% u żomm l-ambjent operattiv nadif biex tevita li tagħmel ħsara lill-lejżer.
- il-modulu tal-firxa huwa relatat mal-viżibilità atmosferika u n-natura tal-mira. Il-firxa se titnaqqas f'kundizzjonijiet ta' ċpar, xita u maltempata tar-ramel. Miri bħal weraq ħodor, ħitan bojod, u ġebla tal-franka esposta għandhom riflessjoni tajba u jistgħu jżidu l-firxa. Barra minn hekk, meta l-angolu tal-inklinazzjoni tal-mira għar-raġġ tal-lejżer jiżdied, il-firxa titnaqqas.
- Huwa strettament ipprojbit li twaħħal jew tneħħi l-plagg tal-kejbil meta l-enerġija tkun mixgħula; kun żgur li l-polarità tal-enerġija hija konnessa b'mod korrett, inkella tikkawża ħsara permanenti lill-apparat.
- Hemm vultaġġ għoli u komponenti li jiġġeneraw is-sħana fuq il-bord taċ-ċirkwit wara li l-modulu li jvarja huwa mixgħul. Tmissx il-bord taċ-ċirkwit b'idejk meta l-modulu tal-firxa jkun qed jaħdem.
Ħin tal-post: Settembru-06-2024
